产品概述
T1D系列恒张力电缆卷筒主要用于移动式电气设备自动收放电缆,保证安全生产,延长电缆使用寿命。
T1D型电缆卷筒结构简单,性能可靠、安装使用方便,主要适用于门吊、塔吊、桥式起重机等移动设备的大、小车。
结构特点
1、张力恒定,电磁张力调节范围大,用户根据需要调节好张力后张力恒定。
2、同步性能好,由于电缆卷筒具有良好的打滑性能,所以卷筒卷取速度与移动设备运行速度同步。
3、自锁性能佳,电缆卷筒的电机断电时,为了使缠绕在筒上的电缆不滑落,本机设置具有自锁性能的涡轮付装置。
工作原理
T1D型电缆卷筒使用情况有两种:
1、电源在移动设备行走的端部,当卷筒卷缆时,卷筒电机通电,经传动系统驱动卷筒卷缆,放缆时,移动设备行走,电缆牵引卷筒反方向转动而放缆,此时,卷筒电机停止工作,打滑机构打滑。
2、电源在移动设备移动行程的中部,卷缆时卷筒电机带动传动系统驱动卷筒卷缆,当移动设备行走超过电源位置时,电缆牵引卷筒反方向运动而放缆,此时卷筒电机照常工作,而打滑机构加速打滑。

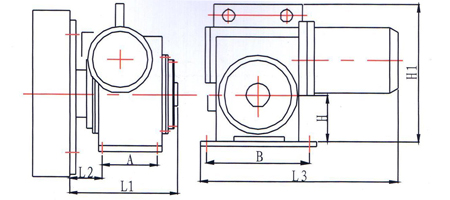

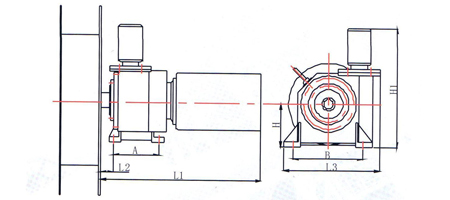

外形尺寸及结构图
尺寸型号 | T1D-Ⅰ | T1D-Ⅱ | T1D-Ⅲ | T1D-Ⅳ | T1D-Ⅴ |
A | 80 | 210 | 220 | 233 | 250 |
B | 200 | 175 | 270 | 330 | 445 |
H | 97 | 145 | 160 | 185 | 200 |
H1 | 257 | 505 | 530 | 548 | 715 |
L1 | 242 | 602 | 665 | 750 | 820 |
L2 | 76 | 50 | 54 | 75 | 110 |
L3 | 440 | 276 | 355 | 425 | 530 |
技术参数
型号 | 适用电缆(mm2) | 卷取速度(m/min) | 卷取力距(NM) | 卷取距离(m) | 主机重量(Kg) | ||
截面积 | 外径 | 水平 | 垂直 | ||||
T1D-Ⅰ | 4-6 | Φ21 | ≤60 | ≤30 | ±70 | 40 | 55 |
T1D-Ⅱ | ≤25 | Φ36 | ≤40 | ≤90 | ±100 | 60 | 88 |
T1D-Ⅲ | ≤35 | Φ39 | ≤45 | ≤180 | ±150 | 80 | 120 |
T1D-Ⅳ | ≤50 | Φ46 | ≤45 | ≤350 | ±150 | 100 | 225 |
T1D-Ⅴ | ≤70 | Φ51 | ≤45 | ≤460 | ±150 | 120 | 245 |
注:若选用比上表中更大电缆卷筒,请选用我厂生产的TIC磁滞式电缆卷筒。 |
