工作原理

用电设备移动式，拉动卷筒防缆，此时平面蜗卷弹簧卷绕在芯轴上，弹簧储存能量，当用电设备返回时，在弹力的作用下，卷筒反方向旋转，同步收卷电缆。

结构特点

1、以平面蜗卷弹簧为动力，无需电耗，工作安全可靠。
2、采用集电滑环-碳刷架结构传递电能，供电连续平稳。
3、设置了可逆转机构，避免卷筒逆转而折断弹簧。
4、结构简单，安装、调试、维护方便。

T1T-T5T系列电缆卷筒部分技术参数
单个滑环承载电流A 卷绕电缆最大直径mm 卷绕电缆最大长度M 最大电缆芯数
垂直 水平 垂直 水平
T1T系列 150 Φ31 Φ39 40 65 24
T2T系列 100 Φ25 Φ20 30 40 12
Φ25 20 30
T21T系列 50 Φ20 Φ20 20 30 12
T22T系列 20 Φ15 Φ15 15 15 8
T5T系列 20 Φ15 Φ15 12 12 5
>> T1T型弹簧电缆卷筒

电缆卷筒由机座，链条传动装置和卷筒组成，适用于起重电磁铁、门吊、塔吊、桥式起重机等移动电器设备

结构特点

1、弹簧机座和卷筒分体设计使卷筒转动更平稳，安装、调试和维护更方便。
2、采用链条传动，增加了产品的可塑性，可根据用户的使用要求配置弹簧规格和传动比，使电缆受力适宜。

外形尺寸及结构图
外形尺寸 安装尺寸 重量(kg)
A B C D1 D2 W H b l d
T1T-15 . 4/150A 702 313 260 500 700 244 850 260 200 Φ14 130
T1T-20 . 4/150A
T1T-25 . 4/150A
T1T-30 . 4/150A 150
T1T-40 . 4/150A 866 477 500 900 244 950 424
T1T-50 . 4/150A 784 395 600 1500 55 1500 342 180
T1T-65 . 4/150A
注：表中电缆芯线为三相四线，客户若需其它规格，请在订货前注明。
>> T2T型弹簧电缆卷筒

T2T型电缆卷筒是T1T型电缆卷筒的派生系列，其特点是将弹簧机座、卷筒合为一体，具有结构紧凑、体积小、重量轻、安装方便等特点，广泛应用于电动抓斗、电动平车、中小型起重电磁铁等移动电气设备。

外形尺寸及结构图
外形尺寸 安装尺寸 重量(kg)
A B C D1 D2 W H b L d
T2T-15 . 4/100A 410 260 240 400 610 250 720 230 210 Φ13 85
T2T-20 . 4/100A
T2T-25 . 4/100A
T2T-30 . 4/100A
T2T-35 . 4/100A
T21T-15 . 4/50A 380 200 200 340 490 180 540 170 170 Φ11 40
T21T-20 . 4/50A 42
T21T-25 . 4/50A
T22T-15 . N/20A 280 160 120 230 350 120 440 130 90 Φ9 11
>> T5T型弹簧电缆卷筒

T5T型弹簧地电缆卷筒是我厂为立体停车设备设计制作的电缆收放装置。该产品用塑料外壳，结构更紧凑。

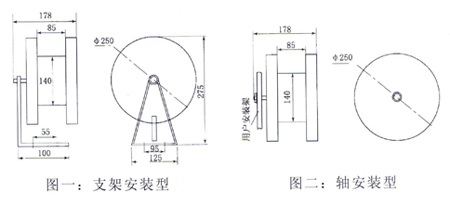

外形尺寸及结构图
外形尺寸 安装尺寸 重量(kg)
A B C D1 D2 W H b L d
T2T-15 . 4/100A 410 260 240 400 610 250 720 230 210 Φ13 85
T2T-20 . 4/100A
T2T-25 . 4/100A
T2T-30 . 4/100A
T2T-35 . 4/100A
T21T-15 . 4/50A 380 200 200 340 490 180 540 170 170 Φ11 40
T21T-20 . 4/50A 42
T21T-25 . 4/50A
T22T-15 . N/20A 280 160 120 230 350 120 440 130 90 Φ9 11
常用电缆规格与电缆外径对照表

电缆规格 2×2.5 2×4 2×6 2×10 2×16 2×25 2×35
电缆外径mm Φ13 Φ15 Φ17 Φ23 Φ26 Φ31 Φ35
连续负荷允许载流量A 30 39 51 74 98 135 167
电缆规格 3×2.5+1×1.5 3×4+1×2.5 3×6+1×4 3×10+1×6
电缆外径mm Φ15 Φ18 Φ20 Φ25
连续负荷允许载流量A 27 34 44 63
电缆规格 3×16+1×6 3×25+1×10 3×35+1×10 3×50+1×16
电缆外径mm Φ28 Φ35 Φ38 Φ45
连续负荷允许载流量A 84 116 143 177
电缆规格 3×706+1×25 3×95+1×35 3×120+1×35
电缆外径mm Φ50 Φ55 Φ59
连续负荷允许载流量A 224 276 316
电缆规格 8×1 12×1 24×1
电缆外径mm Φ13 Φ15 Φ21
连续负荷允许载流量A
注：表中所标重量为4芯时的重量
