用途
1、用于冶金、矿山、铸造、机械、交通运输等行业吊运钢铁等导磁性材料。2、用作电磁几机械手，夹持钢铁等导磁性材料。
特点
1、采用全密封焊接结构，防潮性能好。2、合理的磁路设计，优质的低碳钢板，导热、耐热性能俱佳的优质云母，提高了起重电磁铁热态工作效率。
3、励磁线圈经过优化设计，特殊工艺处理，提高了线圈的电气和机械性能。
4、普通型起重电磁铁的额定通电持续率达60%，提高了起重电磁铁的使用效率。
5、高温型起重电磁铁采用独特的隔热方法，使被吸物温度提高到700℃，扩展了起重电磁铁的适用范围。
6、安装、维护简便。
选型注意事项
1、吸运物料温度低于100℃时，请选用常温型起重电磁铁，超过100℃时，请选用高温型起重电磁铁。2、通电持续率超过60%时，请选用高频型。
3、水中吸吊物料时，请选用潜水型（潜水深度≤100m）。潜水型起重电磁铁其参数与常温型相同。如用户需要潜水型起重电磁铁，请在订货时说明。
4、周围环境温度：常温型-20℃～40℃，高温型-20℃～80℃。海拔高度不超过2500米。空气湿度不大于85%。
5、设备配套：单台使用时，请按消耗功率（电流）选择整流控制设备及辅助设备；多台联用时，按联用台数的消耗功率（电流）之和选择。

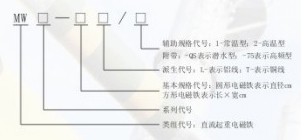

型号说明
>> MW5系列吊运废钢用起重电磁铁
用途：适用于搬运铸铁锭、钢球及各种废钢。
常温型（常温用，通电持续率TD-60%.DC-220V）主要技术参数
 |
MW5-70L/1 | MW5-110L/1 | MW5-130L/1 | MW5-150L/1 | MW5-165L/1 | MW5-180L/1 | MW5-210L/1 | MW5-240L/1 | |

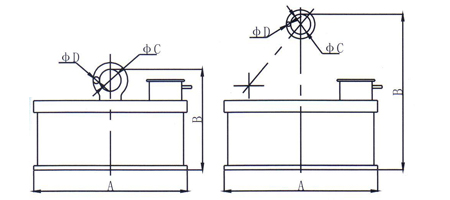

| 外形尺寸 | A | 700 | 1100 | 1300 | 1500 | 1650 | 1800 | 2100 | 2400 |
| B | 800 | 1080 | 1210 | 1220 | 1230 | 1470 | 1800 | 2020 | |
| 自重(kg) | 500 | 1250 | 2050 | 2700 | 3400 | 4100 | 6800 | 9000 | |
| 功率(kw) | 32 | 7 | 11.9 | 15.6 | 19.8 | 22.4 | 27.9 | 33.9 | |
| 冷态电流(A) | 14.7 | 35.1 | 54 | 71 | 90 | 102.4 | 127 | 154 | |
| 吸重能力(kg) | 钢球 | 2500 | 6500 | 8500 | 11000 | 13000 | 14500 | 17000 | 26000 |
| 铸铁锭 | 380/200 | 1000/800 | 1400/1100 | 1900/1500 | 2300/1800 | 2750/2100 | 3200/2500 | 4800/3800 | |
| 废钢 | 120/100 | 450/400 | 700/600 | 1100/900 | 1350/1040 | 1600/1350 | 2000/1600 | 2850/2250 | |
| 注：潜水型起重电磁铁技术参数与常温型电磁铁相同 | |||||||||
高频型（常温用，通电持续率TD-75%.DC-220V）主要技术参数
|
MW5-110L/1-75 | MW5-130L/1-75 | MW5-150L/1-75 | MW5-165L/1-75 | MW5-180L/1-75 | MW5-210L/1-75 | MW5-240L/1-75 | |
| 外形尺寸 | A | 1100 | 1300 | 1500 | 1650 | 1800 | 2100 | 2400 |
| B | 1270 | 1290 | 1360 | 1670 | 1600 | 1900 | 2020 | |
| 自重(kg) | 1500 | 2280 | 3180 | 3840 | 4690 | 7500 | 9800 | |
| 功率(kw) | 6.1 | 9 | 11.3 | 12.2 | 16.3 | 21.7 | 25.9 | |
| 冷态电流(A) | 27.7 | 40.9 | 51.4 | 55.5 | 74.1 | 98.6 | 117.7 | |
| 吸重能力(kg) | 钢铁 | 6500 | 8500 | 11000 | 12500 | 14500 | 21000 | 26000 |
| 铸铁锭 | 1000/800 | 1400/1100 | 1900/1500 | 2300/1800 | 2750/2100 | 3500/2800 | 4800/3800 | |
| 废钢 | 450/400 | 700/600 | 1100/900 | 1300/1100 | 1600/1350 | 2200/1850 | 2850/2250 | |
高温型(高温用＜700℃以下＞，通电持续率TD-60%，DC-220V)主要技术参数
|
MW5-70L/2 | MW5-110L/2 | MW5-130L/2 | MW5-150L/2 | MW5-165L/2 | MW5-180L/2 | MW5-210L/2 | MW5-240L/2 | |
| 外形尺寸 | A | 700 | 1100 | 1300 | 1500 | 16500 | 1800 | 2100 | 2400 |
| B | 824 | 1225 | 1280 | 1330 | 1350 | 1515 | 1912 | 2100 | |
| 自重(kg) | 520 | 1690 | 2300 | 32600 | 3800 | 4700 | 7550 | 9800 | |
| 功率(kw) | 2.81 | 5.28 | 8.9 | 11.3 | 14.3 | 16.7 | 22 | 25.9 | |
| 冷态电流(A) | 12.77 | 24 | 40.5 | 51.4 | 65 | 75.8 | 100 | 117.7 | |
| 吸重能力 | 钢铁 | 2500 | 6500 | 8500 | 11000 | 1300 | 14500 | 17000 | 26000 |
| 铸铁锭 | 380/200 | 1000/800 | 1400/1100 | 1900/1500 | 2300/1500 | 2750/2100 | 3200/2500 | 4800/3800 | |
| 废钢 | 120/100 | 450/400 | 700/600 | 11000/900 | 1350/1040 | 1600/1350 | 2000/1600 | 2850/2250 | |
MW□4系列钢板吊运电磁铁
用途

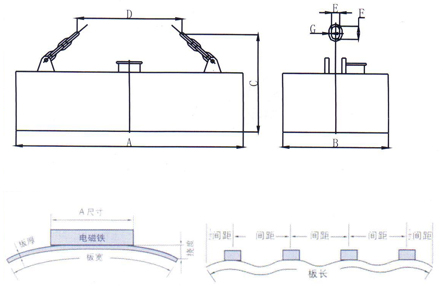

本系列产品专为吊运钢板而设计，吊运作业安全、迅速、准确。选型时就考虑作业时钢板弯曲变形将影响安全搬运，必须注意电磁铁的长度与钢板厚度和板宽之间的关系，同时考虑长钢板吊运厚板(6mm～32mm)电磁铁的间距以3-4米为宜，两端外伸部分的长度取间距的二分之一。
MW84系列(350型)吊运中厚板电磁铁
用途
适合于中厚板厂、造船厂、各类机械制造厂等起吊一张或一定张数钢板使用，具有轻便，消耗功率少的特点，可根据用户的要求另行设计制造起吊700℃以下钢板用的高温型的产品。
MW84系列(350型)常温型(额定电压DC-220V,通电持续TD-60%)主要技术参数
| 型号 | MW84-9030T/1 | MW84-10535T/1 | MW84-14035T/1 | MW84-17535T/1 | MW84-21035T/1 | MW84-24535T/1 | |
| 外形尺寸 | A | 900 | 1050 | 1400 | 1750 | 2100 | 2450 |
| B | 300 | 350 | |||||
| C | 900 | 960 | 940 | 940 | 920 | 980 | |
| D | 350 | 400 | 500 | 700 | 800 | 900 | |
| E | 110 | ||||||
| F | 180 | ||||||
| G | 32 | ||||||
| 质量(kg) | 185 | 330 | 430 | 510 | 600 | 720 | |
| 冷态功率(kw) | 0.41 | 0.9 | 1.2 | 1.5 | 1.8 | 2.5 | |
| 注：MW81-9030T为DC-110V | |||||||
保证搬运张数举例
| 钢板宽度 | 1500(mm) | 2500(mm) | 4000(mm) | ||||||||||||||||||
 |
6 | 8 | 10 | 12 | 16 | 20 | 32 | 6 | 8 | 10 | 12 | 16 | 20 | 32 | 6 | 8 | 10 | 12 | 16 | 20 | 32 |
| MW84-10535T/1 | 4 | 3 | 3 | 3 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| MW84-14035T/1 | 4 | 4 | 3 | 3 | 2 | 2 | 1 | 3 | 2 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | ||||
| MW84-17535T/1 | 4 | 4 | 3 | 3 | 2 | 2 | 1 | 4 | 3 | 3 | 3 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| MW84-210535T/1 | 4 | 4 | 3 | 3 | 2 | 2 | 1 | 4 | 3 | 3 | 3 | 2 | 2 | 1 | 1 | 2 | 2 | 1 | 1 | 1 | |
| MW84-24535T/1 | 4 | 4 | 3 | 3 | 2 | 2 | 1 | 4 | 3 | 3 | 3 | 2 | 2 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 1 |
MW84系列(400型)吊运厚板电磁铁
用途
适用于钢铁企业的厚板厂、钢板库用码头半年作业，多台联吊，一次可搬运数张钢板。
MW8系列(400型)(额定电压DC-220V,通电持续率TD-60%)主要技术参数
| 型号 | MW84-12040L/1 | MW84-16040L/1 | MW84-20040L/1 | MW84-24040L/1 | MW84-13042L/1 | MW84-17042L/2 | MW84-21042L/2 | MW84-25042L/2 | |
| 外型尺寸 | A | 1200 | 1600 | 2000 | 2400 | 1260 | 1680 | 2100 | 2520 |
| B | 400 | 420 | |||||||
| C | 1020 | 1000 | 970 | 890 | 1040 | 1050 | 1000 | 990 | |
| D | 400 | 700 | 800 | 700 | 500 | 700 | 800 | 900 | |
| E | 110 | ||||||||
| F | 180 | ||||||||
| G | 32 | ||||||||
| 质量(kg) | 550 | 690 | 840 | 910 | 650 | 850 | 1050 | 1250 | |
| 冷态功率(kw) | 3.0 | 3.2 | 5.0 | 6.0 | 2.4 | 3.7 | 4.0 | 4.8 | |
保证搬运张数举例
| 钢板宽度 | 1500(mm) | 2500(mm) | 4000(mm) | ||||||||||||||||||
|
6 | 8 | 10 | 12 | 16 | 20 | 32 | 6 | 8 | 10 | 12 | 16 | 20 | 32 | 6 | 8 | 10 | 12 | 16 | 20 | 32 |
| MW84-12040L/1 | 6 | 5 | 4 | 4 | 3 | 3 | 1 | 3 | 3 | 3 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | ||||
| MW84-16040L/1 | 7 | 5 | 5 | 5 | 3 | 3 | 1 | 6 | 4 | 4 | 4 | 3 | 2 | 1 | 1 | 2 | 2 | 2 | 1 | ||
| MW84-20040L/1 | 7 | 5 | 5 | 5 | 3 | 3 | 1 | 6 | 5 | 4 | 4 | 3 | 3 | 1 | 2 | 3 | 3 | 2 | 2 | 1 | |
| MW84-24040L/1 | 7 | 5 | 5 | 5 | 3 | 3 | 1 | 7 | 5 | 5 | 4 | 3 | 3 | 1 | 3 | 3 | 3 | 3 | 3 | 2 | 1 |
Mw04系列吊运单张薄板用电磁铁
用途
小直径圆形电磁铁适用于吊运单张 薄钢板、长钢板。可用作机械上的电磁铁夹具，作为电磁手，用天抓起特别小的物件。选型时请注意钢板的厚度、宽度、长度和重量，以便选择最佳型号规格的电磁铁、台数以及配套整流控制设备。
MW04系列(常温型)(额定电压DC-110V，通电持续率TD-60%)主要技术参数
| 型号 | MW04-17T/1 | MW04-22T/1 | MW04-32T/1 | MW04-40T/1 | |||||
| 外形尺寸 | A | 165 | 216 | 318 | 406 | ||||
| B | 113 | 147 | 178 | 480 | |||||
| C | 30 | 40 | 60 | 100/55 | |||||
| D | 10 | 16 | 25 | 16 | |||||
| 质量(kg) | 7 | 15 | 30 | 75 | |||||
| 冷态功率(kw) | 0.10 | 0.20 | 0.25 | 0.40 | |||||
| 单台起吊最大尺寸(mm)长×宽 | 1200 1200 | 1400 1400 | 1600 1600 | 2500 2500 | |||||
| 多台时一台负担尺寸(mm)长×宽 | 600 1200 | 700 1400 | 800 1600 | 1000 2500 | |||||
| 吸力 | 板厚(mm) | 32 | 6 | 6 | 10 | 10 | 20 | 12 | 32 |
| 周边固定(kg) | 100 | 200 | 300 | 600 | 800 | 2000 | 1300 | 4000 | |
Yx系列开关式永磁吸盘
产品简介
YX系列永磁起重吸盘主要在吊装过程中用于吸持板块状或圆柱型导磁性材料工件，具有结构轻、操作方便、吸持国强、安全可靠等特点，有利于提高劳动效率。因些在工厂、码头、仓库和交通运输作业中已被广泛作为吊装工具进行使用。
工作原理
YX系列永磁起重吸盘采用钕铁硼高能永久磁性材料，在磁路中产生很强的吸持力，其借助于手柄转动极芯轴使起重器处于工作或关闭状态，无需外界供电。当起重器处于工作状态时，起重器底部的吸持面构成一对纵向磁极，将导磁性材料的工件牢固地吸持，吸持面上还有V字槽，因此既可吸持板块状工件，又可吸持圆柱形工件。

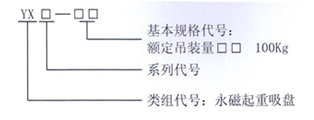

型号说明
外形及安装尺寸
| 型号 | 自重(Kg) | L | B | H | R |
| YX1-1 | 3 | 90 | 63 | 68 | 145 |
| YX1-4 | 11 | 160 | 95 | 180 | 160 |
| YX1-6 | 22 | 220 | 115 | 125 | 230 |
| YX1-10 | 40 | 160 | 145 | 145 | 280 |
| YX1-15 | 48 | 310 | 145 | 145 | 280 |
| YX1-20 | 60 | 340 | 160 | 165 | 410 |
| YX1-30 | 90 | 420 | 185 | 185 | 510 |
技术参数1(吸盘的性能)
| 项目 | YX1-1 | YX1-4 | YX1-6 | YX1-10 | YX1-15 | YX1-20 | YX1-30 |
| 手柄操纵率≤(Kg) | 8 | 8 | 8 | 8 | 8 | 12 | 12 |
| 剩磁力≤(Kg) | 2 | 2 | 2 | 2 | 2 | 3 | 3 |
| 拉脱力≤(Kg) | 250 | 1200 | 1800 | 3000 | 4500 | 5000 | 7500 |

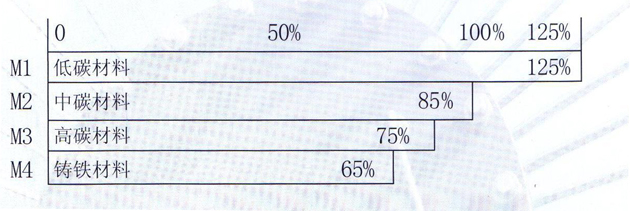

技术参数2(材质与吸磁力的关系)

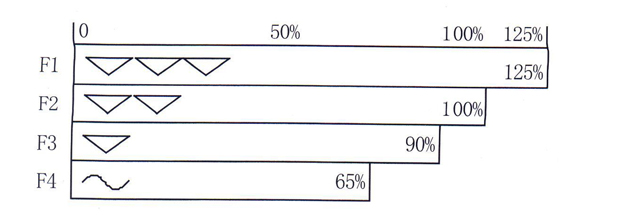

技术参数3(表面粗糙度与吸磁力的关系)
YX1D系列永磁铁
产品简介
电永磁铁是我厂结合手动永磁吸盘和起重电磁铁的工作原理，巧妙的将两者溶为一体，而研制的新一代起重工具。该产品断电不失磁，无需停电保护装置，适用于造船、工程机械、汽车行业、钢板吊运作业，尤其适用于大型火焰切割机平吊平放上下料

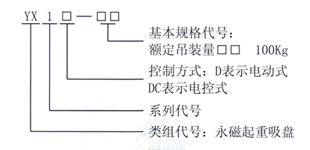

型号说明
YX1D系列电动永磁铁
工作原理
电动永磁铁吸料时由永磁材料的磁力吸吊钢板，通过电力控制其吸放料作业。产品特点
1、采用最新永磁材料制造，吸吊时无需电耗。2、具有调磁功能。
3、断电不失磁，无需停电保护装置，工作安全可靠。
4、耗能低，公吸料、卸料时通电。
5、结构简单，安装调试、维护方便。
外形及安装尺寸
| 型号 | 起重能力(Kg) | 自重(Kg) | 外形尺寸(mm) | 工作制 | |||
| A | B | C | H | ||||
| YX1D-10 | 1000 | 180 | 800 | 420 | 480 | 720 | 连续 |
| YX1D-20 | 2000 | 280 | 850 | 460 | 500 | 750 | |
| YX1D-40 | 4000 | 360 | 900 | 540 | 520 | 800 | |
| YX1D-60 | 6000 | 440 | 950 | 620 | 540 | 850 | |
YX1D系列电动永磁铁
工作原理
电控永磁铁吸料时由永磁材料的磁力吸吊钢板，卸料时通过电磁铁改变永磁铁磁路进行放料。产品特点
1、采用最新稀土永磁材料制造，吸吊时无需电耗2、具有调磁功能。
3、断电不失磁，无需停电保护装置，工作安全可靠。
4、耗能低，节电90%以上。
5、结构简单，安装调试、维护方便。

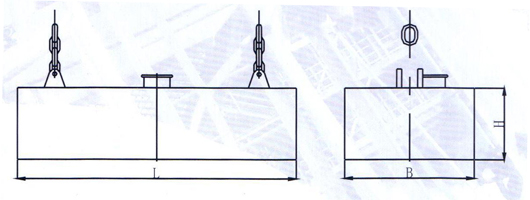

外形及安装尺寸
| 型号 | 起重能力(Kg) | 自重(Kg) | 外型尺寸mm | ||
| L | B | H | |||
| YX1DC-10 | 1000 | 75 | 360 | 250 | 140 |
| YX1DC-20 | 2000 | 140 | 640 | ||
| YX1DC-30 | 3000 | 200 | 900 | ||
| YX1DC-40 | 4000 | 260 | 1200 | ||
