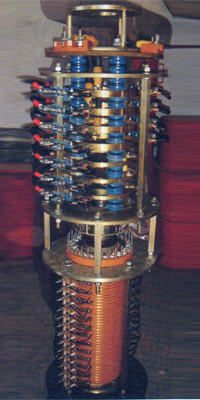

上传动型集电器

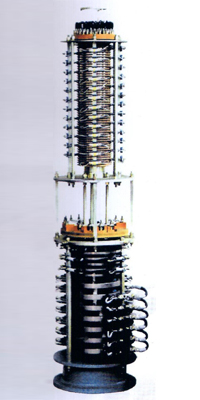

下传动型集电器
用途
中心集电器能将电流从固定设备传送到转动的器件中，主要在各类门机 、固定吊中用于相对部件作圆周运动时的动力传输和新号传导。采用标准
IEC 60204-32: 1998 《起重机械电气技术条件》GB 14048.1 《低压开关设备和控制设备总则》
JT / T 70.2-93 《港口门座起重机电控设备技术条件一集电器》

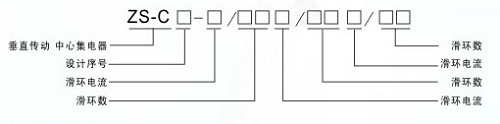

产品系列及型号说明
本产品以上、下传动方式用控制环类型而成系列，以环电流容量及环数分规格
产品外形尺寸及安装尺寸

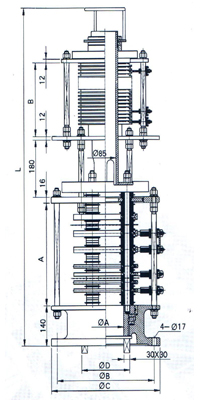

- 上传动型集电器
C2C4总高度 L=632+A+B
A=12C+61
B=56a+28b+48+(28)
C61总高度L=56a+28b+385+(28)
其中：a为大滑环数，b为中滑环数
c为小滑环数，
当b>0时 加尾项28

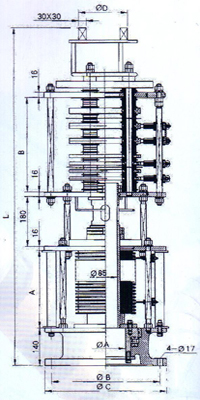

- 下传动型集电器
C2C4总高度 L=543+A+B
A=12C+54
B=56a+28b+48+(28)
C62总高度L=56a+28b+430+(28)
其中：a为大滑环数，b为中滑环数
c为小滑环数，
当b>0时 加尾项28
关键尺寸及环电流额定值表
| 传动方式 | 型号 | 穿线孔径A | 穿线孔径B | 外形尺寸C | 传动爪外径D | 滑环电流额定值 | |||
| 下传动 | ZS-C61 | Φ140 | Φ380 | Φ200 | — | — | 400A | 63A | — |
| ZS-C1 | Φ140 | Φ380 | Φ200 | — | — | 400A | 63A | 10A | |
| ZS-C3 | Φ190 | Φ450 | Φ260 | 630A | 630A | — | 63A | 10A | |
| 上传动 | ZS-C62 | Φ140 | Φ380 | Φ230 | — | — | 400A | 63A | — |
| ZS-C2 | Φ140 | Φ380 | Φ230 | — | — | 400A | 63A | 10A | |
| ZS-C4 | Φ190 | Φ450 | Φ260 | 630A | 630A | — | 63A | 10A | |
碳刷、导线配置表
| 滑环种类 | 单环承载电流(A) | 配置导线截面积(mm)2 | 配置碳刷数量(对) |
| 大滑环 | 630 | 150或2×75 | 4 |
| 400 | 120 | 3 | |
| 中滑环 | 63 | 16 | 2 |
| 小滑环 | 10 | 25 | 1 |
滑环数量n取值表
 |
ZS-C1 | ZS-C2 | ZS-C3 | ZS-C4 | ZS-C61 | ZS-C62 |
| 630A | — | — | 1-60 | 1-60 | — | — |
| 400A | 1-60 | 1-60 | — | — | 1-60 | 1-60 |
| 63A | 1-60 | 1-60 | 1-60 | 1-60 | 1-60 | 1-60 |
| 10A | 1-60 | 1-60 | 1-60 | — | — |
使用维护
中心集电器应垂直安装，传动盘凸块应正确安装于起重机的传动凹槽中。中心集电器旋转轴线于起重机旋转轴线重合，允许偏差不大于中心集电器总高的1/1000。
中心集电器使用前应检查各线端子是否压紧，碳刷与滑环接触是否良好，有无卡阻现象。
应定期检查碳刷磨损情况，清楚碳刷磨损掉下来的粉末，必要时更换新碳刷。在个转动零件之间注入黄油。
中心集电器暂不使用时，应保持环境干燥。
订货需知
1、注明型号安装方式和所需各环的电流额定值及相应环数
2、是否要双环并联
3、接线是否有特殊要求
4、接线板上是否有线号标志要求
5、是否需要加护罩壳
6、是否要求船检
7、如需高压混装的中心集电器，根据要求 特殊订制。
